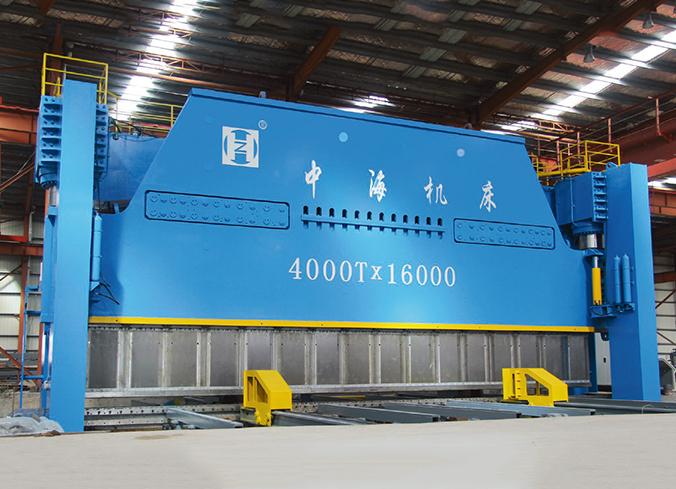

ZH37K系列數控液壓制管成型機

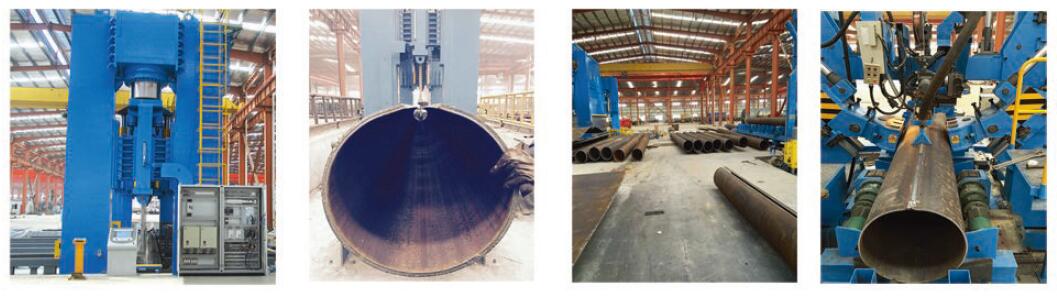

該設備是大口徑直縫埋弧焊管生產線上的五大主機之一，主機由立柱、油缸、滑塊、油箱、橫梁、工作臺、預凸裝置。模具、液壓比例伺服系統、電氣數控系統組成。主機有3個數控軸，輔機有5個以上數控軸。輔機由縱向接料裝置、側擋料機、前后操作機、前后托料架、側出料裝置組成。

規格型號/技術參數	雙缸  ZH37K-2500 1120x13000	雙缸 ZH37K-3200 1120x13000	雙缸  ZH37K-3600 1120x13000	五缸  ZH37K-5000 1730x14000	六缸  ZH37K-6600 1730x14000
公稱壓力	25000	32000	36000	50000	66000
工作臺長度	14000	14000	14000	14000	14000
工作臺寬度	1120	1120	1300	1730	1730
側喉口寬度	1800	1800	1800	1800	1800
滑塊行程	400	400	400	600	600
最大開啟高度	2310	2310	2590	2910	3000
主油缸數量	2	2	2	5	6
驅進速度	60	60	60	60	40
工作速度	4	6	6	4	4
返程速度	45	55	55	54	30
主電機功率	110	2x90	180	460	600
控制軸數	3	5	5	10	12
外形尺寸	14780*5100*	14774*5900*	16632*6200*	17000*15100*	17000*16100*
	(8290upfloor+	(8500upfloor+	(8475upfloor+	(9730upfloor+	(10800upfloor+
	4190underfloor)	5000underfloor)	5400underfloor)	4320underfloor)	5200underfloor)

•

  W11G高速制管機

  本機床采用框架式卷板機結構、萬向節傳動，設計合理，使用效率高，操作方便；上輥?zhàn)鶐лo助拆卸功能；上輥?zhàn)鶅蓚?cè)導軌墊塊與機架之間帶導向軌道；工件帶輔助出料功能；

  了解更多
•

  WE67K系列電液伺服液壓板料折彎?rùn)C(jī)

  電子液壓比例伺服同步，確保反復操作的精確性。行程內可控制任意點施壓，重復精度達土0.01，平行度達0.02。下工作臺采用撓度補償或者上模配有撓度補償機構。配荷蘭Delem數控系統，光柵尺、力士樂液壓系統閥組、伺服電機，及其它知名品牌的配件，具有優良的工作性能。

  了解更多
•

  WC67Y/K數控(普通)三缸液壓折彎?rùn)C(jī)

  三缸液壓折彎?rùn)C(jī)具有快進、工進和快速返回的功能。是不銹鋼加工、高強板加工及防盜門生產的理想專用設備。中間油缸壓力配有專門調節機構。可根據加工要求，調整工作壓力，以達到更好的加工質量。快速接近和快速返回，當工作時液壓油進入三個油缸，同時對工件進行加壓從而保證加壓平衡。

  了解更多
